VIADUCTO PARA LA LÍNEA 1 DEL METRO DE SEViILLA

Datos del proyecto

Datos técnicos

  • Longitud total: 567 m
  • Luz tipo: 44 m
  • Anchura: 8.80 m

Descripción

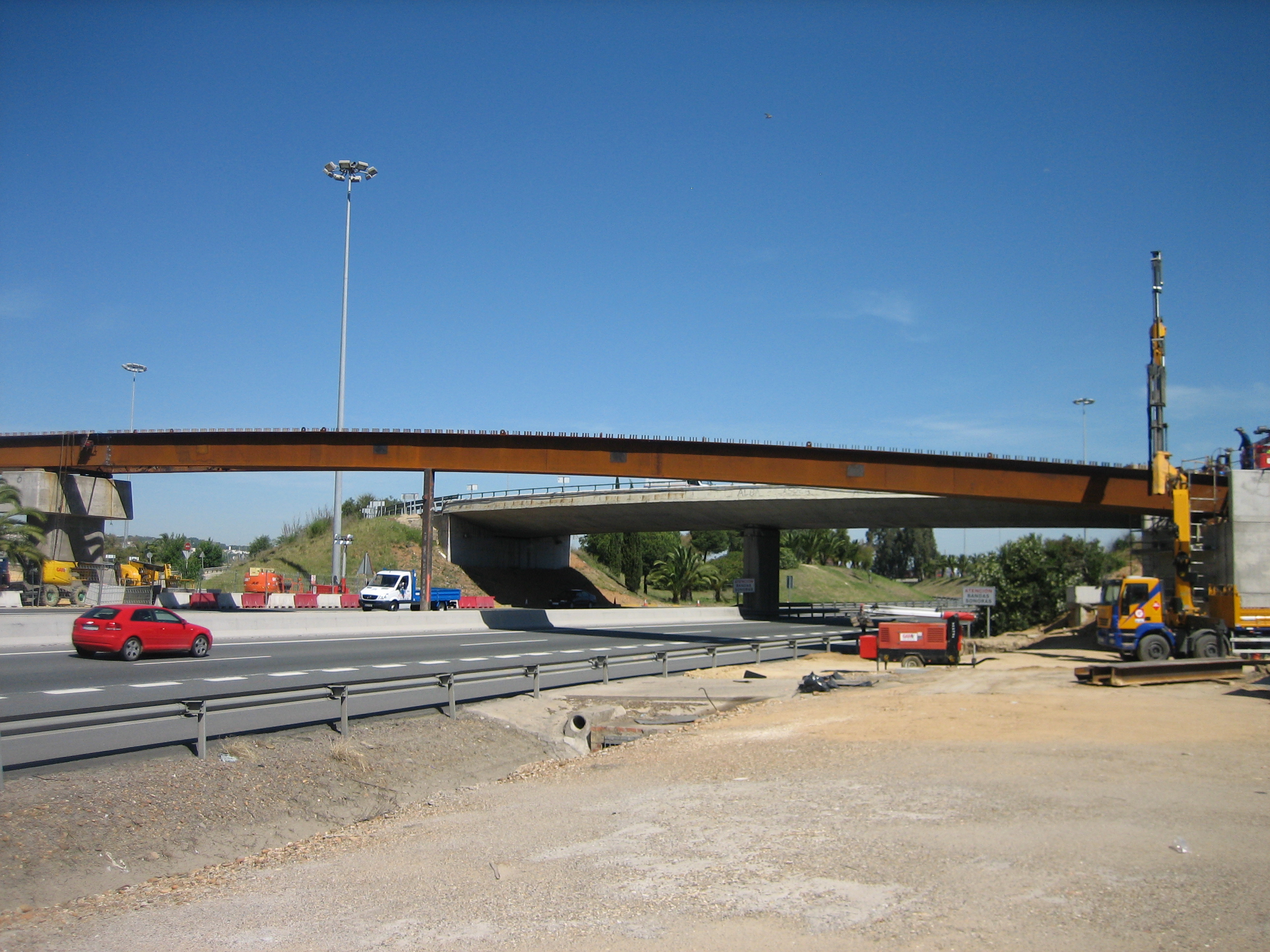

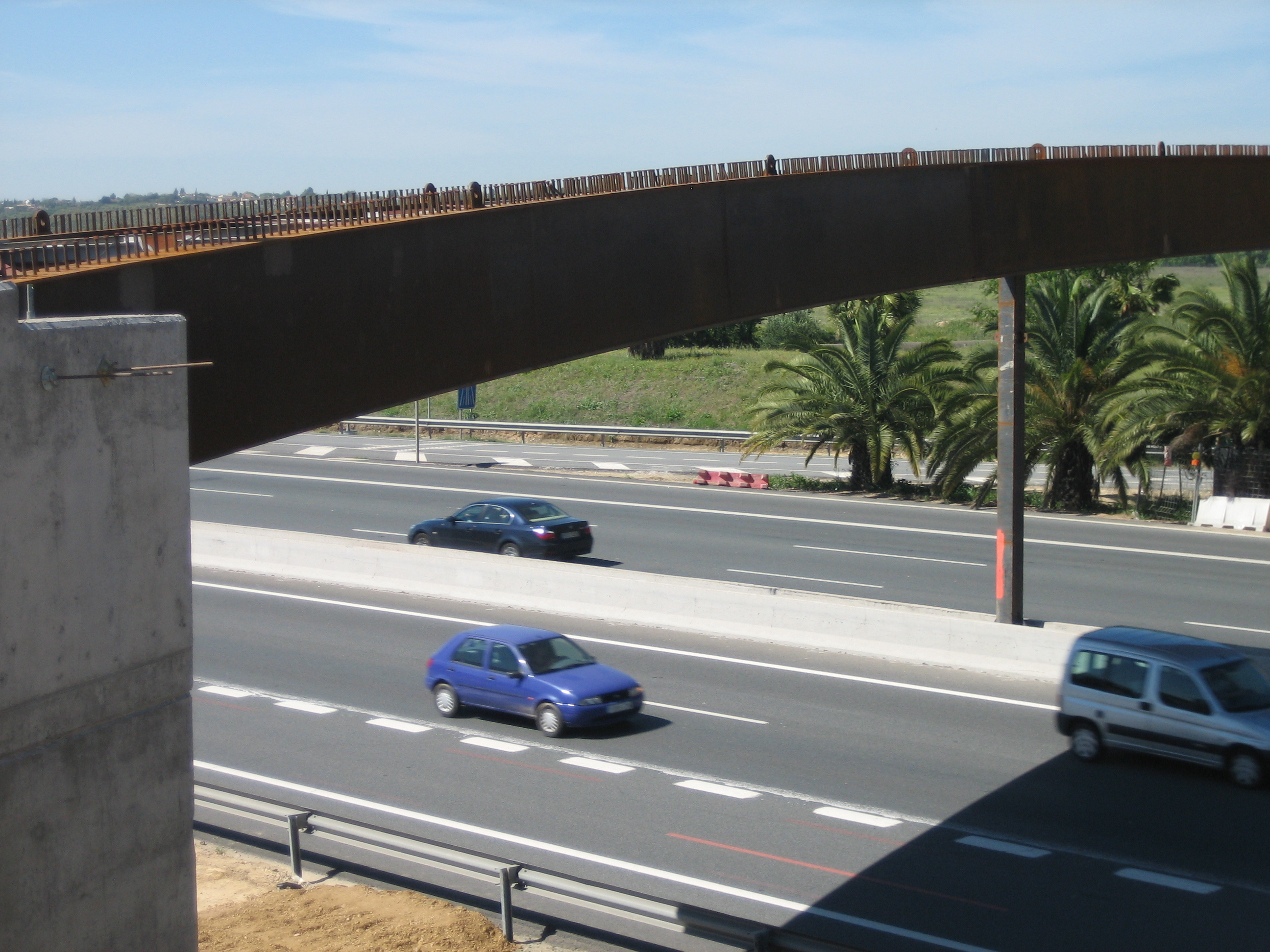

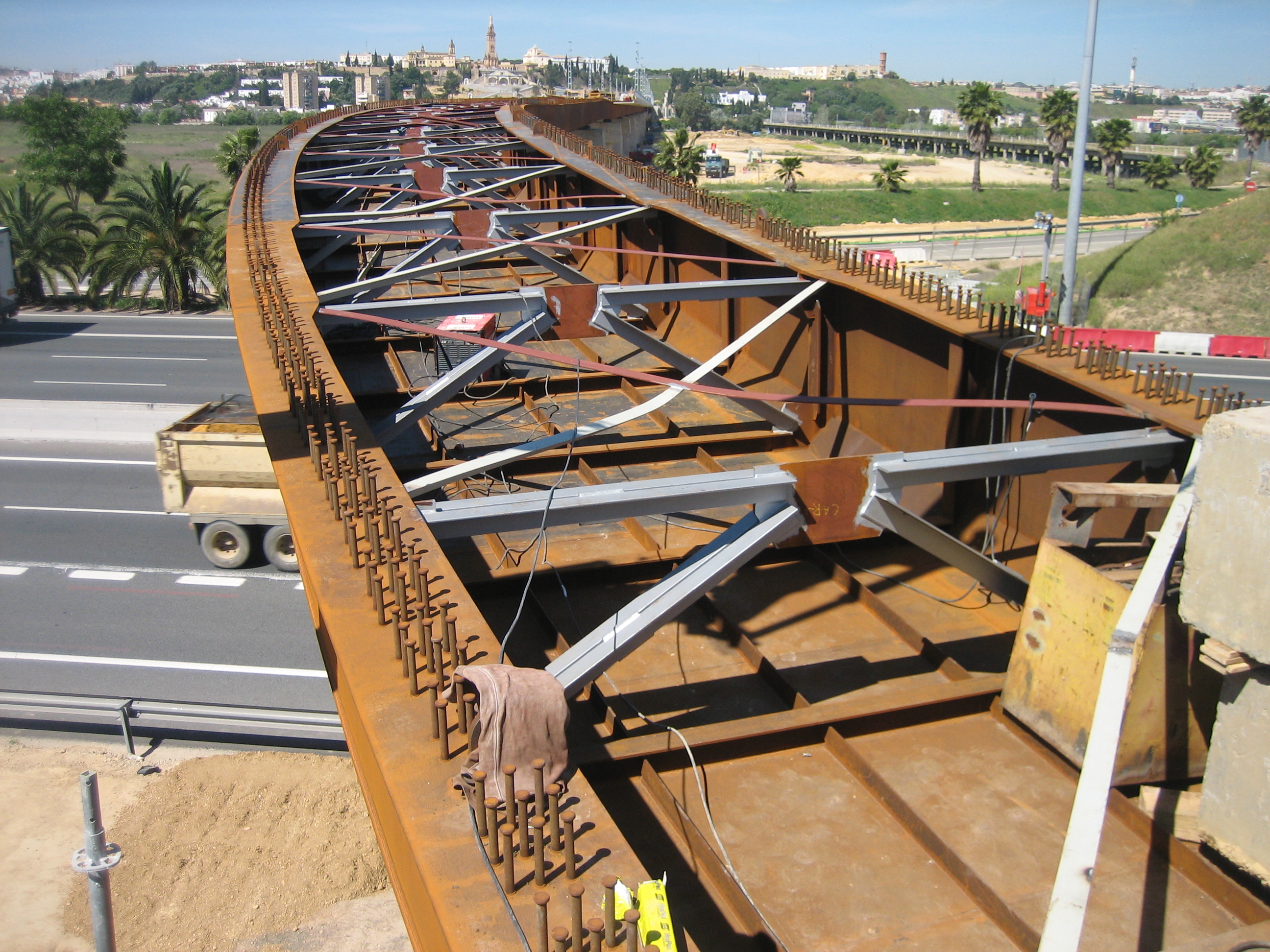

La tipología considerada para el tablero consiste en una viga mixta en cajón estricto único de canto constante a lo largo de toda la estructura, con tablero superior de hormigón conectado a las almas de la pieza metálica en cajón. La condición de cajón estricto permite apreciar la presencia inferior del hormigón de fondo en las zonas de momentos negativos cercanas a las pilas.

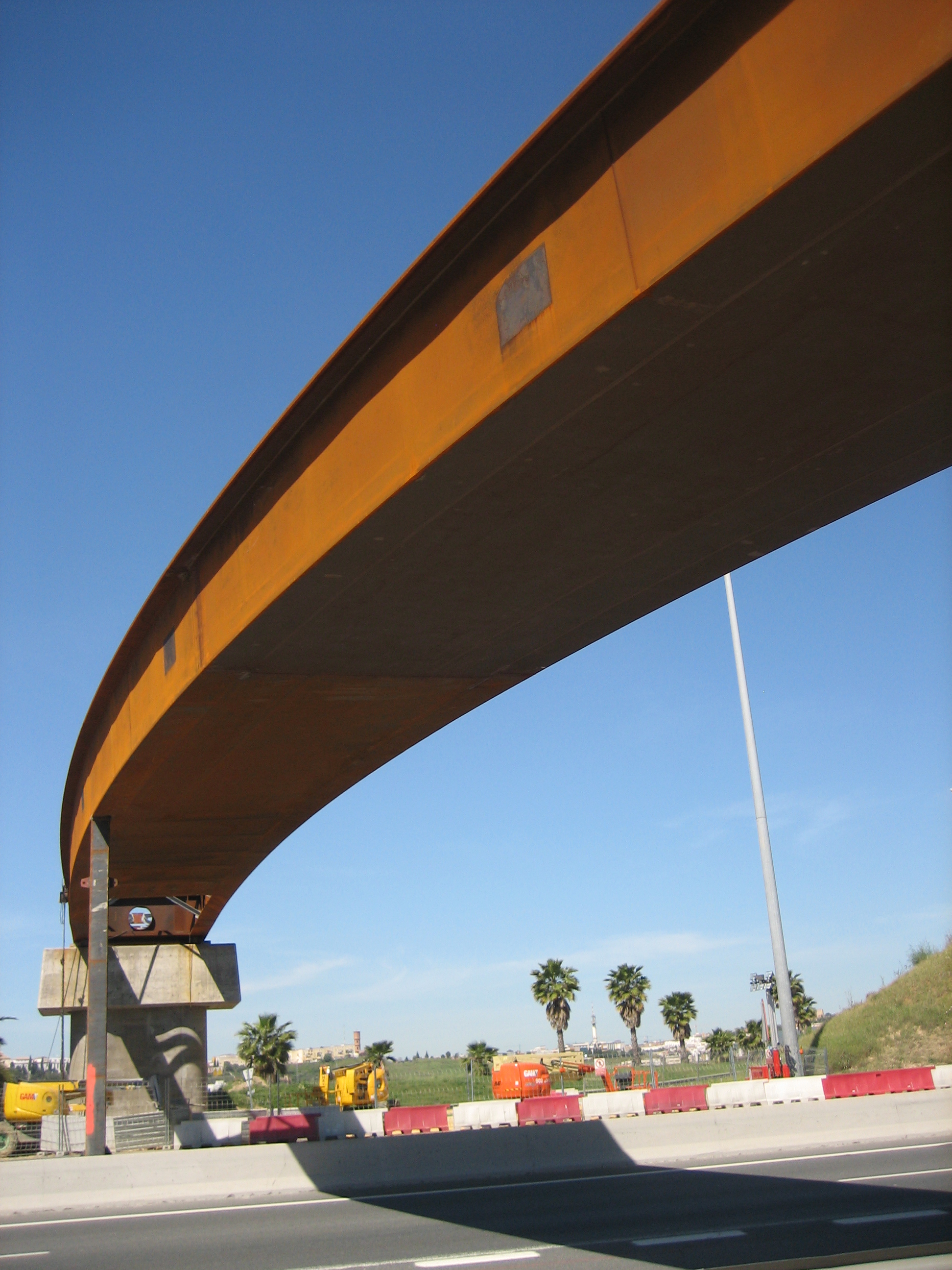

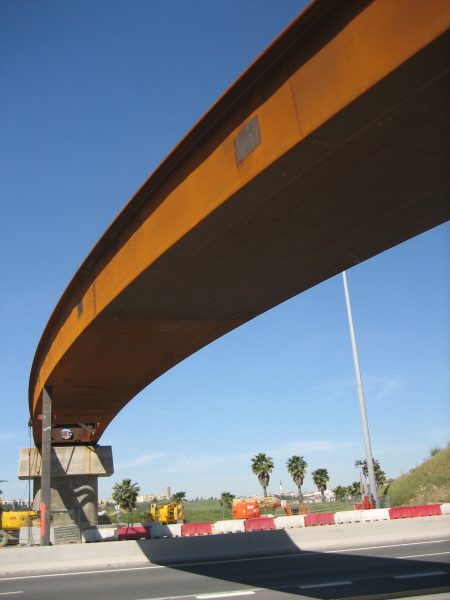

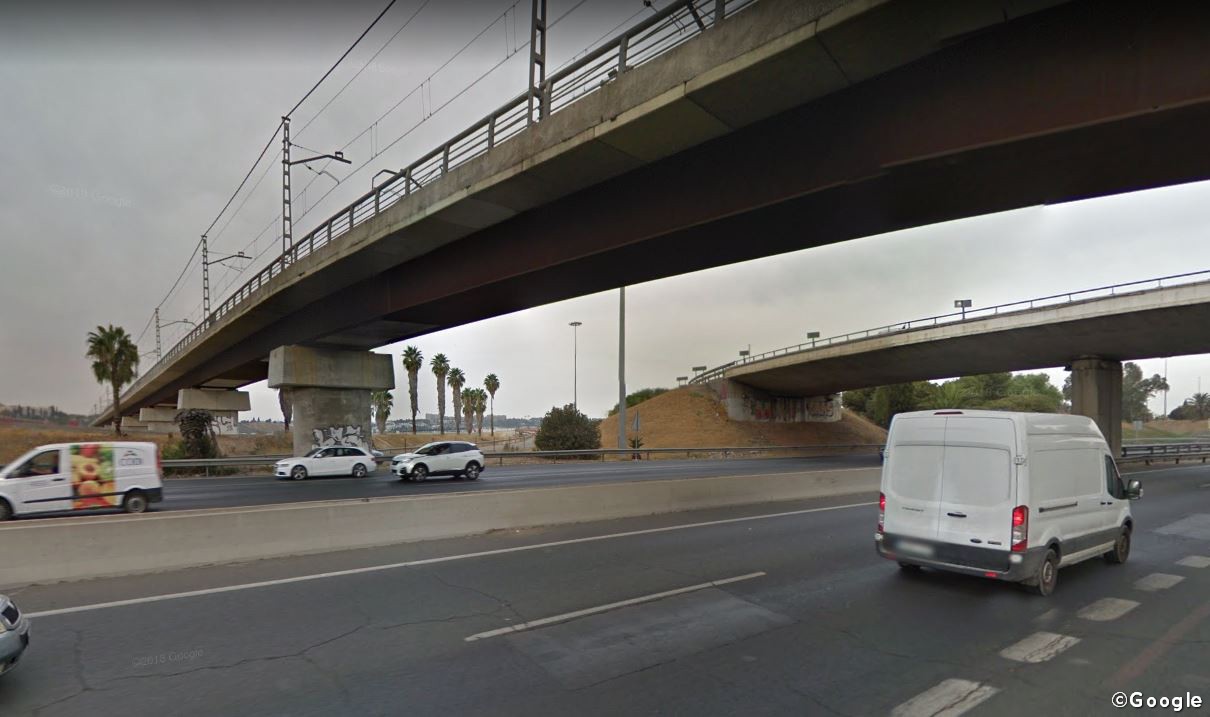

Las pilas han recibido un tratamiento estético atractivo mediante formas exteriores curvas en total consonancia con el resto de las estructuras del tramo.

El diseño de la obra ha sido planteado en base a lograr una economía ajustada y una ejecución sencilla manteniendo en todo momento las condiciones que la normativa actual aplicable a este tipo de estructuras impone.
