VIADUCTO SOBRE EL RÍO FLUVIA

Datos del proyecto

Datos técnicos

  • Longitud total: 90 m
  • Luces tipo: 45 m
  • Anchura: 12,8 m

Descripción

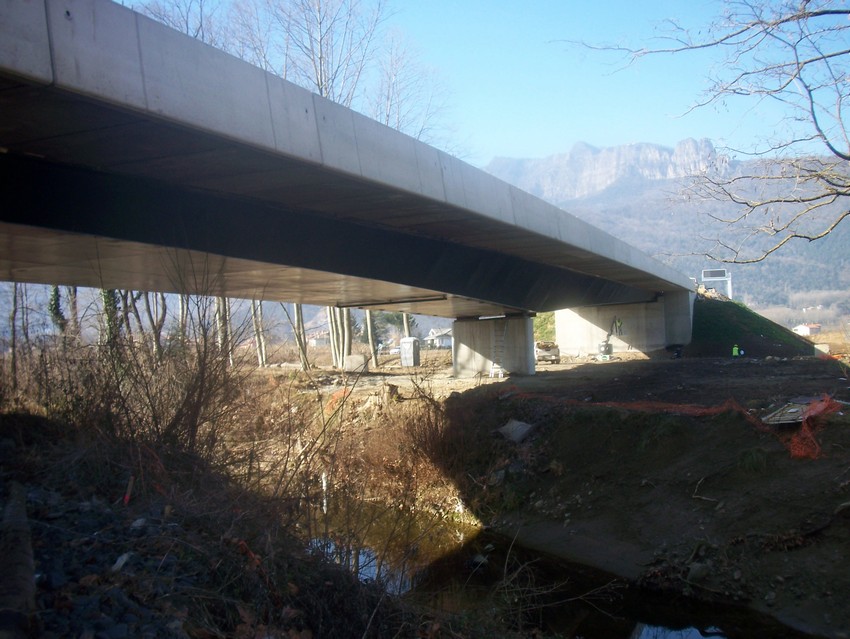

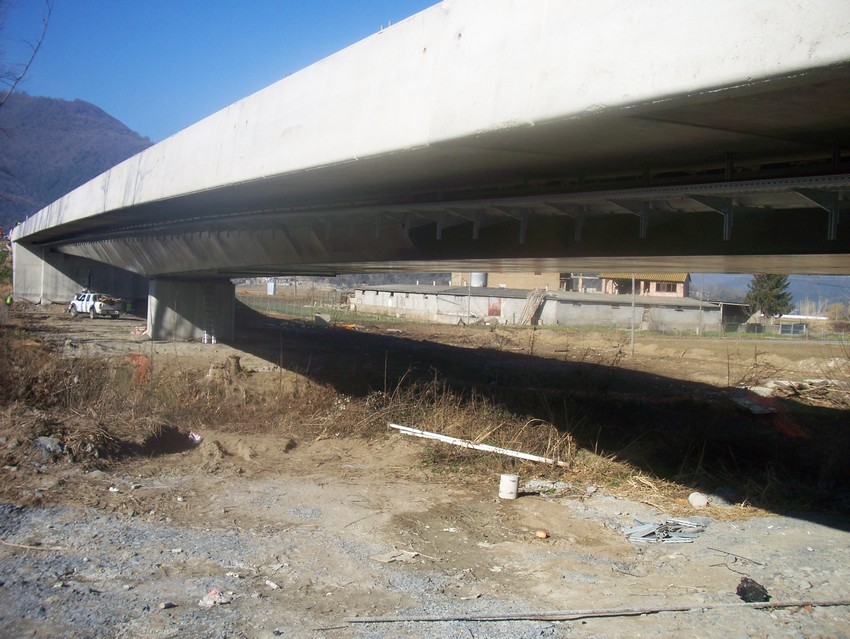

El viaducto sobre el río Fluvià está fuertemente condicionado por requerimientos hidrológicos y de trazado, lo que ha motivado el diseño de un puente de canto variable que, gracias a su mayor dimensión sobre la pila (2,35 m; h/L = 1/19) permite reducir el espesor total de la estructura a 80 cm en el estribo 2 (h/L = 1/56).

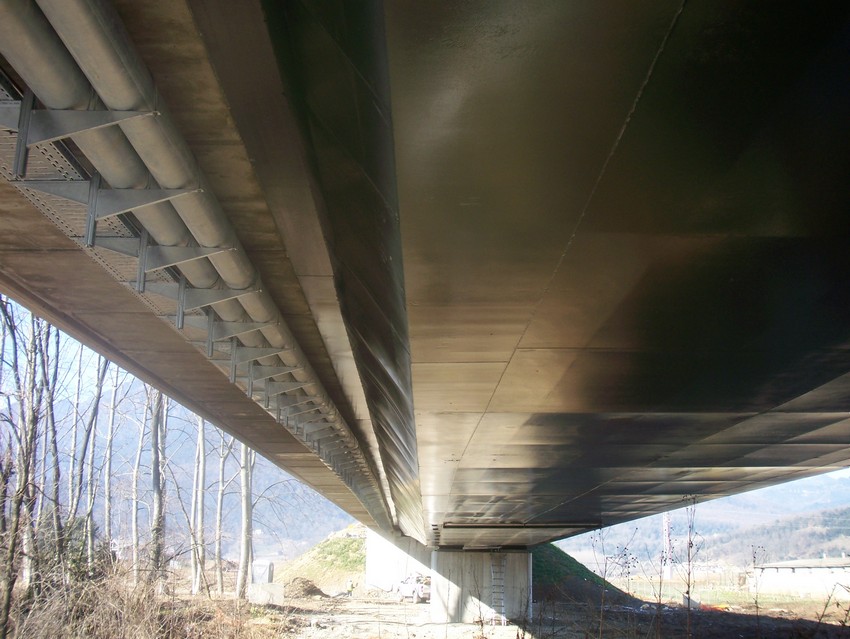

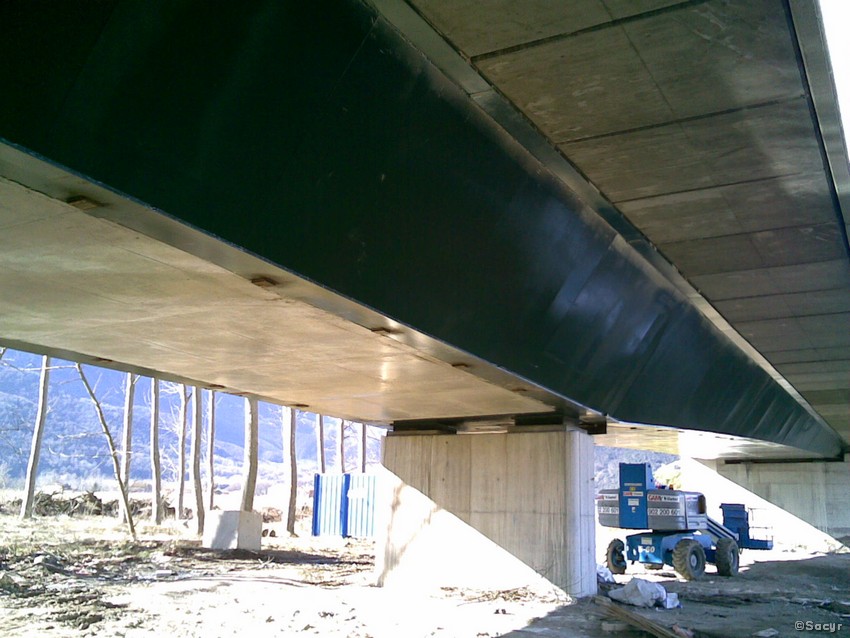

El puente corresponde a la tipología estructural de “doble acción mixta”, que incorpora un cajón metálico de 7,5 m de ancho superior y ancho inferior variable, con almas de inclinación constante. La losa superior es de 25 cm de espesor, y se ejecuta con hormigón HA-30. Así mismo, se ejecuta una losa inferior en el tercio central del puente, con hormigón HA-45 y espesor variable entre 20 cm en los extremos y 40 cm sobre la pila.

La sismicidad del entorno ha aconsejado la utilización de topes sísmicos (longitudinales y transversales), que se han colocado en los estribos, liberando así a la pila de esfuerzos horizontales.
