VIADUCTO EN EL RAMAL DE A.V. PERAFORT-ALCOVER

Datos del proyecto

Datos técnicos

  • Longitud total: 156 m
  • Luces tipo: 48 + 60 + 48 m
  • Anchura: 8,50 m

Descripción

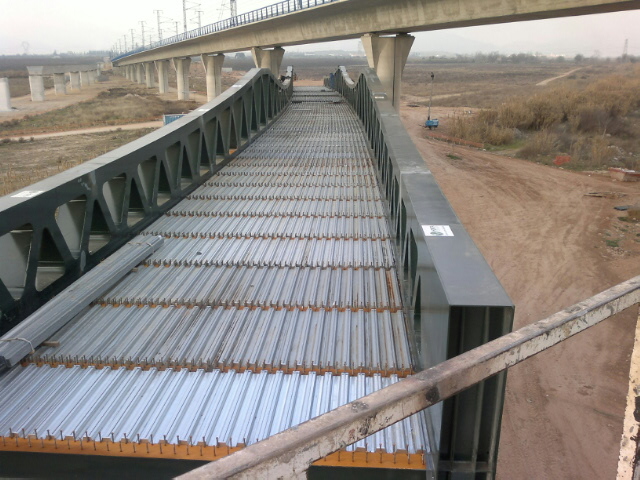

La estructura forma parte del ramal Perafort-Alcover de la conexión ferroviaria entre el Corredor Mediterráneo y la línea de Alta Velocidad Madrid-Barcelona.

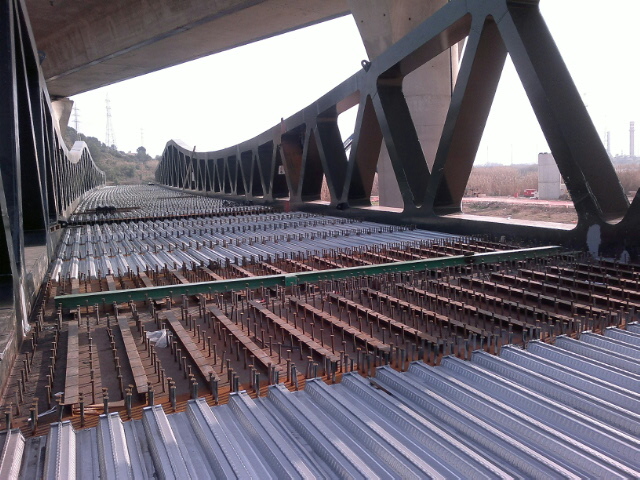

El tablero del viaducto está compuesta por dos celosías de tubos rectangulares unidas entre por vigas transversales armadas en sección doble T. Las celosías, de tipo Warren, tienen un intereje variable debido a que la modulación mantiene constante el ángulo de inclinación de las diagonales (30º a cada lado de la vertical) y están compuestas por un cordón inferior de dimensiones 0,80 x 1,10 m; un cordón superior de 0,80 x 0,50 m; y diagonales de 0,80 x 0,40 m.

El canto total de la celosía es variable según una ley parabólica siendo su altura máxima igual a 6,00 metros.
