PASARELA DE LA TORRE DEL AGUA PARA LA EXPO ZARAGOZA 2008

Datos del proyecto

  • LOCALIZACIÓN: Zaragoza (España)
  • CLIENTE: --
  • PROYECTISTA: --
  • CO-PROYECTISTAS: --
  • COLABORADORES: Enrique de Teresa
  • ARQUITECTURA: --
  • CONSTRUCTORA: --
  • PROPIEDAD: Sociedad Estatal Expo 2008
  • TIPOLOGÍA: Dintel continuo mixto y tramo extremo de hormigón
  • PROYECTO: --
  • CONSTRUCCIÓN: 2008
  • ALCANCE: Proyecto básico, proyecto constructivo, dirección de obra
  • PRESUPUESTO: --
  • PREMIOS: --

Datos técnicos

  • Luces tipo:  21,5 m
  • Longitud: 162,5 m
  • Anchura: 11 m

Descripción

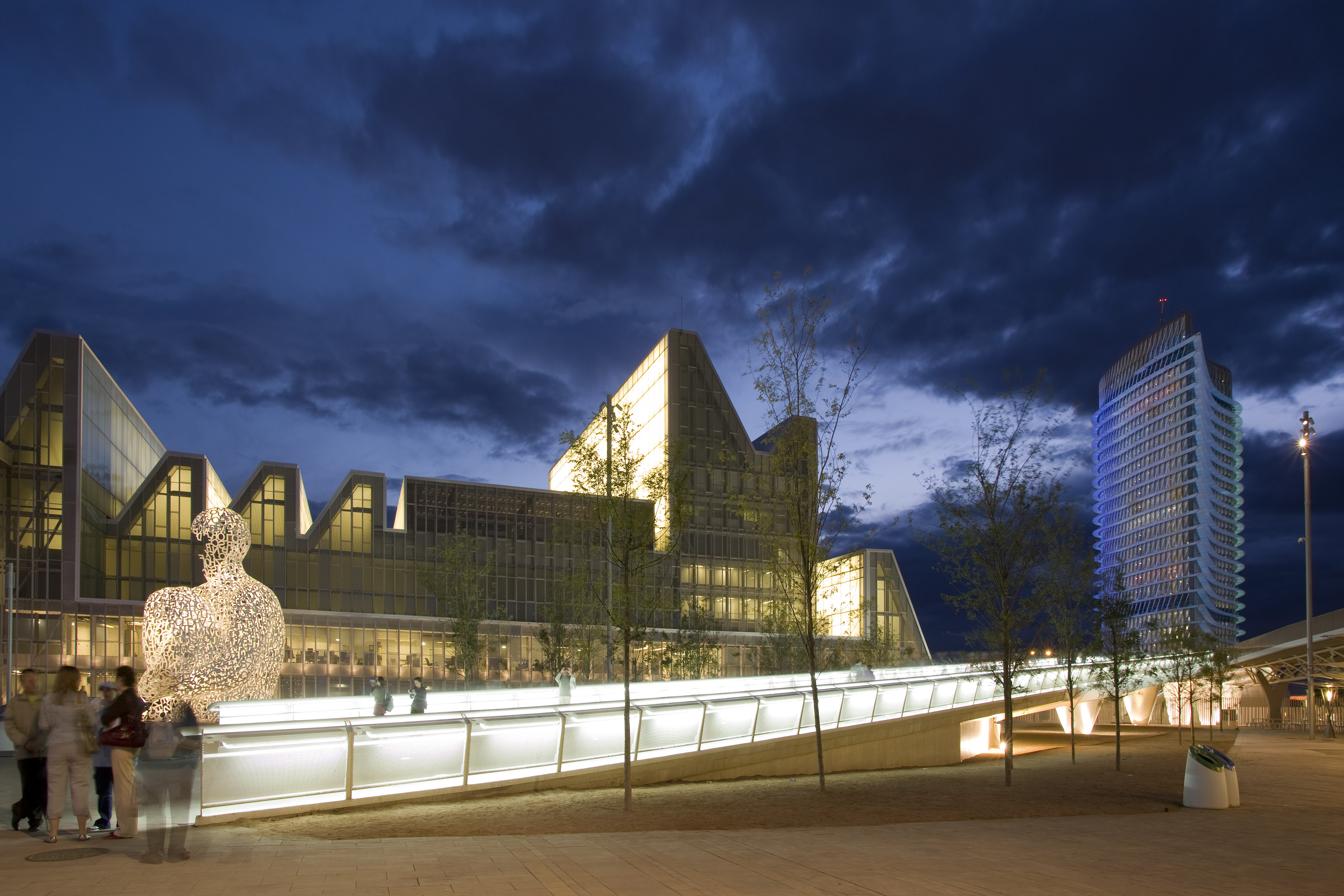

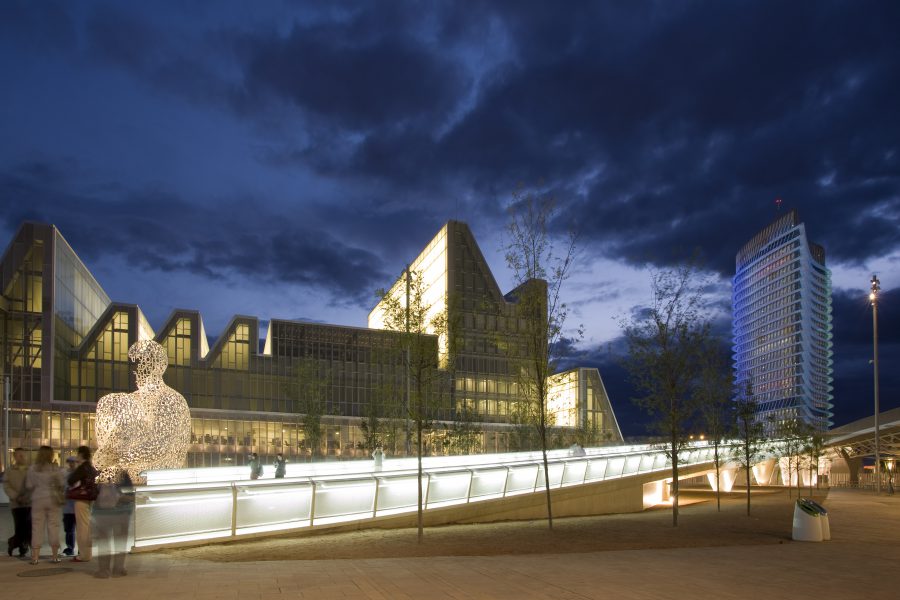

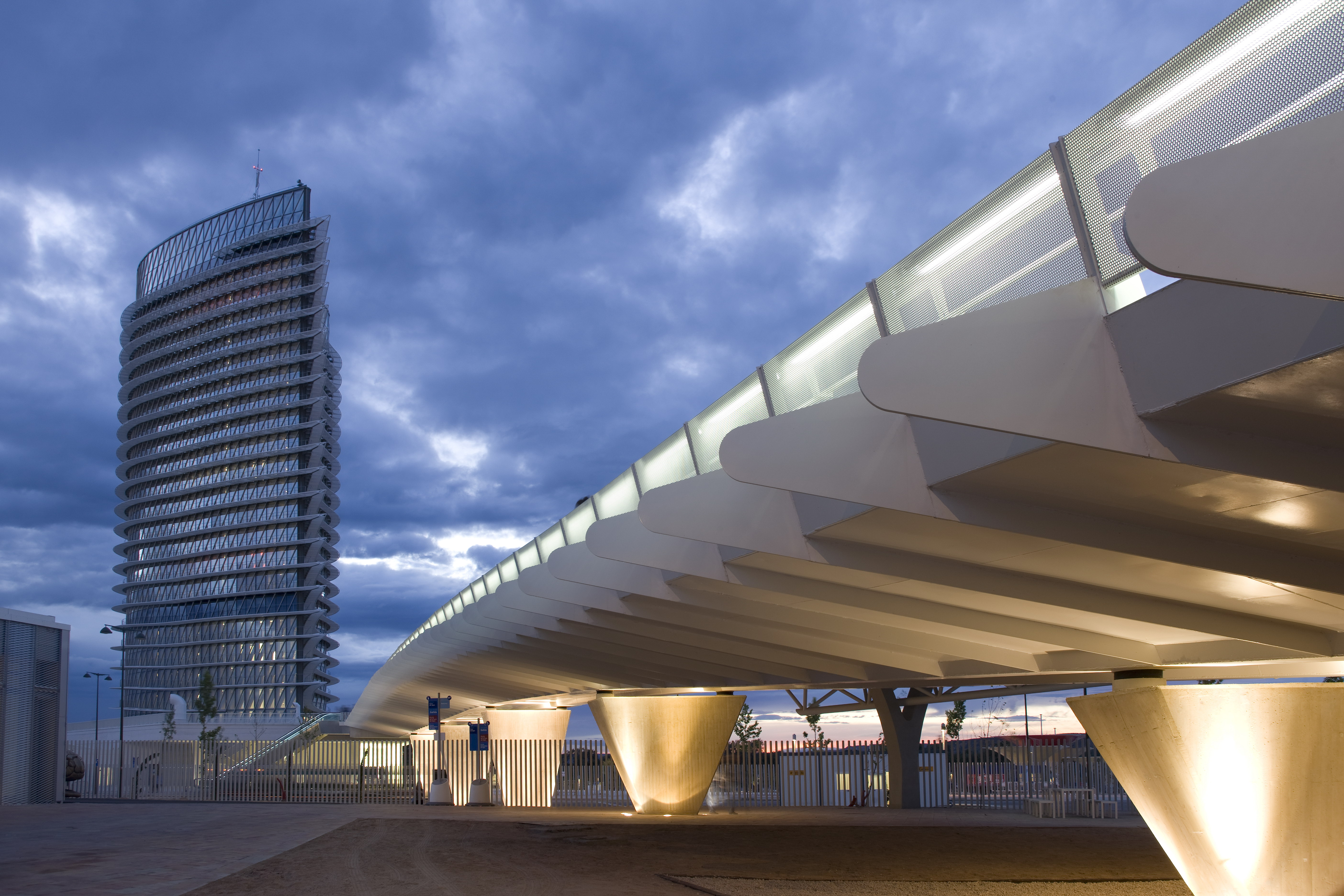

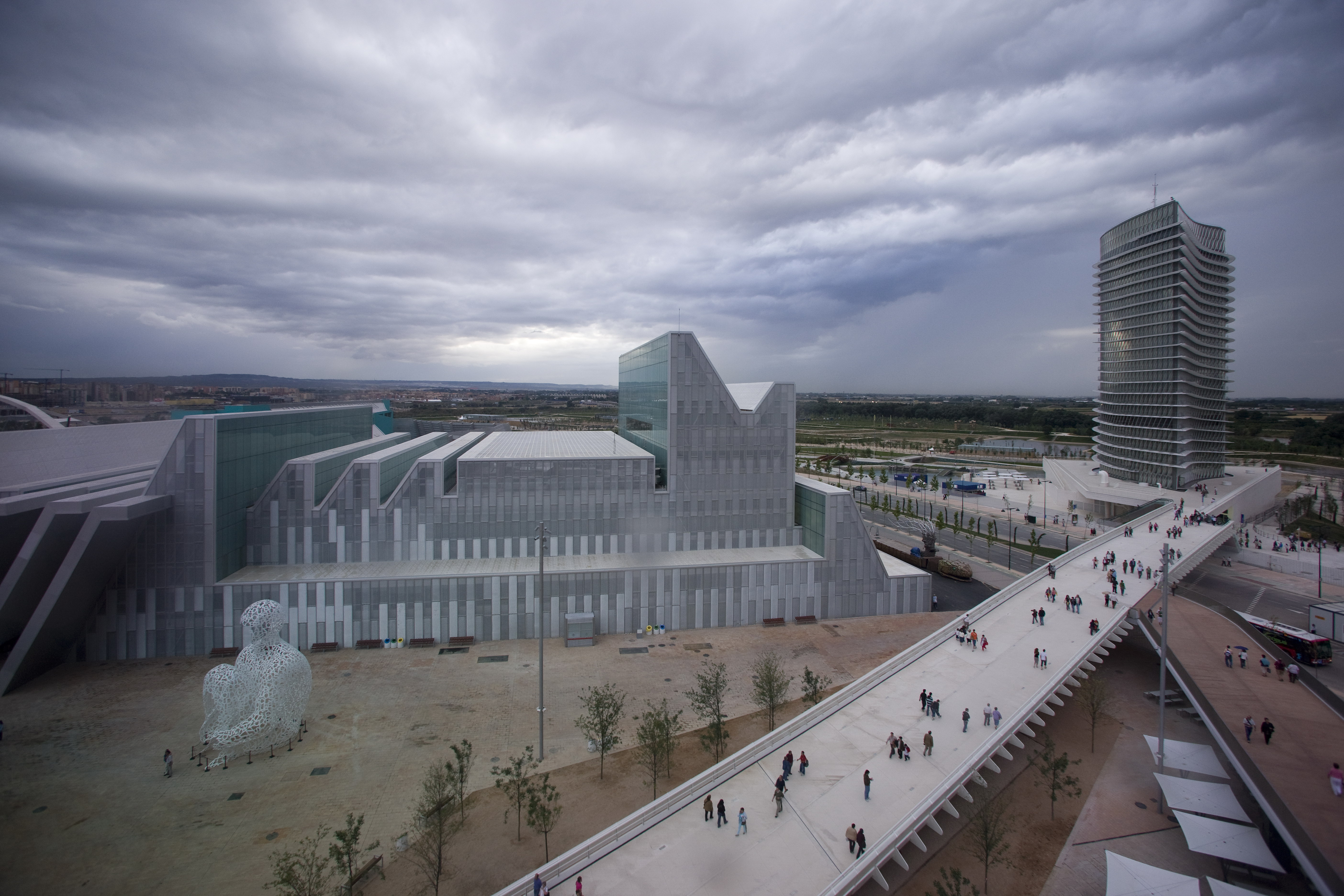

La pasarela se compone de dos tramos. El primero de ellos está realizado en estructura mixta de hormigón y acero, con un canto de 1,25 m y un ancho total de 11 m. La sección transversal se compone de un cajón metálico prolongado lateralmente por una serie de jabalcones metálicos cubiertos por un carenado también metálico, proporcionando una sección de forma trapezoidal.  Adicionalmente se disponen, en los laterales, una serie de costillas metálicas con forma de ala.

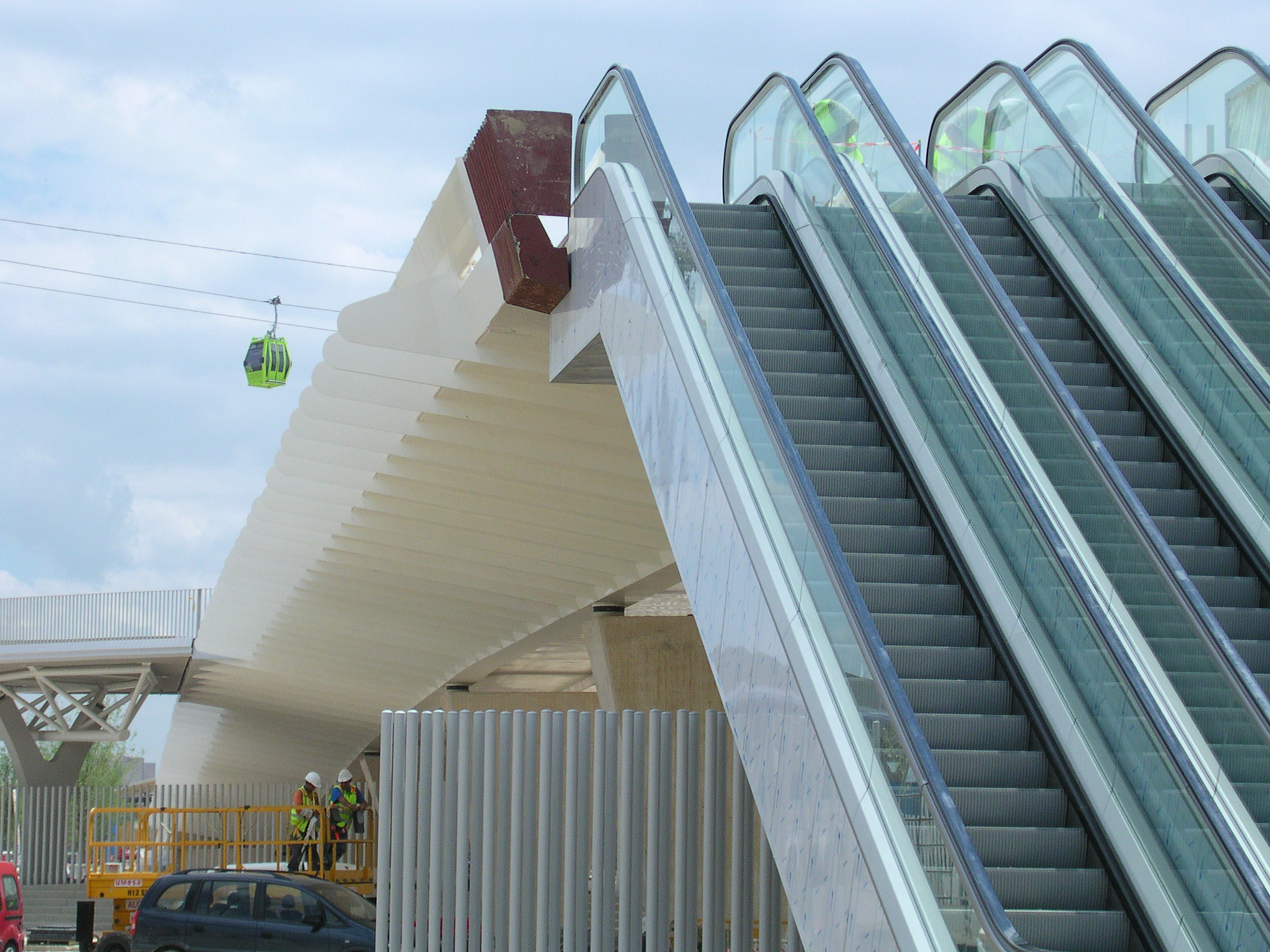

El segundo de los tramos, realizado en hormigón armado, sirve como elemento de transición entre el primer tramo y el zócalo de la Torre del Agua. Este tramo recibe una serie de 5 escaleras mecánicas para facilitar la comunicación con el edificio de la Torre.
